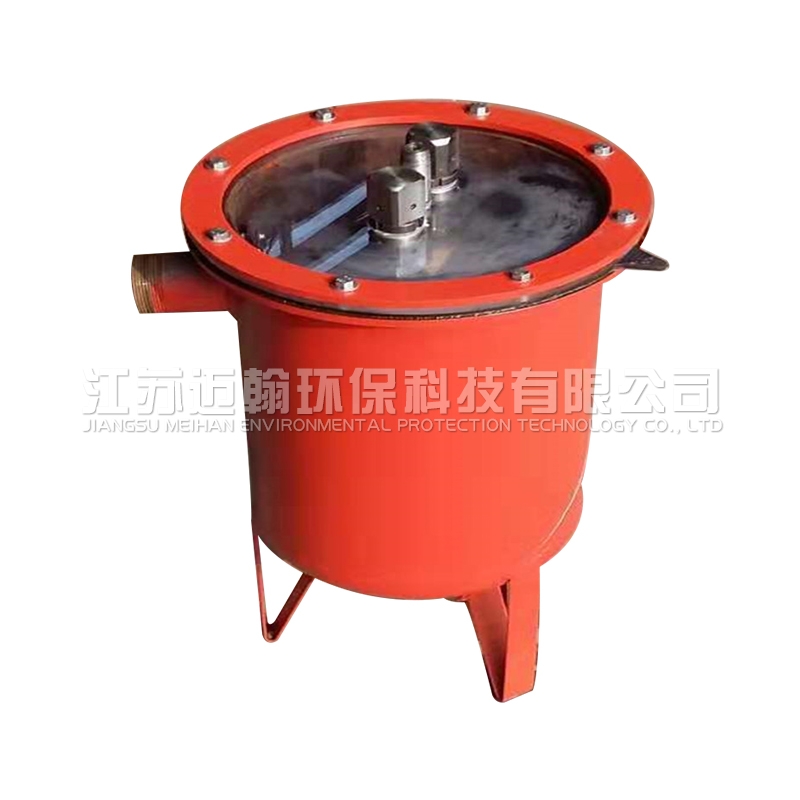

矿用负压放水器

产品概述

矿用本安型瓦斯抽采管自动放水器（以下简称放水器），适应新版《煤矿安全规程》的要求而开发的一种瓦斯抽采系统的自动放水器。它使得井下瓦斯抽采管路由原来的人工放水改为全自动无电源放水，并可以在井下安装操作，既方便又省事。

负压放水器使用环境：

环境温度：0—40℃

大气压力：86kPa-106 kPa

无剧烈冲击振动和滴水的地方，周围介质中不含有破坏金属和绝缘的活动性化学物质，但可以使用在有粉尘及气体（甲烷混合物）爆炸危险的环境中。

安装类别：III类。

污染等级：三级。

结构特点

本放水器采用Q235钢板制成，壳盖用压格力透明塑料制作，方便观察内部工作状态。在壳体底部设有放水阀，当放水装置集水箱水满后，能自动排水。内设不锈钢浮琳不锈钢机械式三通阀控制进水和放水。

KDP21G负压放水器工作原理

在放水器外安装有出水单向阀，在内腔内安装有三通机械阀，当机械阀处于打开状态，其常开端与瓦斯抽采管连接，单向阀因为抽采管负压的作用而闭合，此时放水器处于储水状态。当储水器水满时，机械阀关闭，其常开端闭合，与排气管连接的常闭端打开，这样放水器的水在重力的作用下通过单向阀就以自动放水了。经过Imin放水时间，不锈钢浮球使得机械三通阀打开，放水器则进入下一储水状态。

负压放水器安装、使用和维护：

在安装和使用前，应认真阅读本使用说明书。

在安装之前，先要把过滤网封上进水口一起和软管套上用实用铁丝带扎上，不能有漏气，就可以使用。

本放水器，安装时应放在水平位置，进水管路高于进水口。透明大盖和O型圈用螺丝压紧适合密封即可。

严禁有漏气，在开盖及安装工作中，应特别注意保护橡皮O型圈，不得有明显机械损伤。使用中如发现问题，应首先按本说明书来检查，如井下处理不了，应拿到地面进行维修。如仍有问题，请找生产厂家，切记不得随意改动零部件。

负压放水器注意事项：

在井下使用时，严禁打开透明压格力盖！

负压放水器技术参数

执行标准：GB3826-2000.4、Q／SZJT 40-2010

集水箱容积：15L;

工作方式：适用于长期工作制（机械式）

外形尺寸：长500宽480高530

重量：25kg。
